TGP型系列提升刮板式排屑机由于特定的结构，每片刮板均是独立工作的将切屑沿机器底面刮送当到达落屑区域时即与切屑分离。按结构尺寸分为（Ⅰ Ⅱ Ⅲ）三种基本型111 型外形美观紧凑。适用于中小型主机；Ⅲ型结构更加牢固可靠，适用于大中型主机及生产线上的远距离输送。
TGP型系列提升刮板式排屑机，输送速度选择范围大，工作效率高；有效排屑宽度多样化。可提供充足的选用范围活日屑板的高度及分布间距可随机设计。
刮板式排屑机主要用于断屑碎屑的输送。由于不受材质的限制应用范围较广。

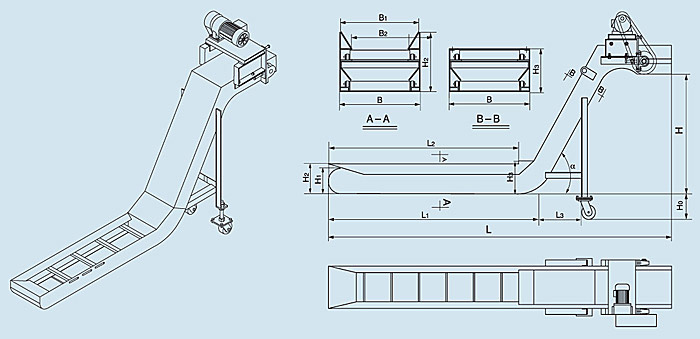

TGP 型提升刮板式排屑机外形尺寸图
|
主要技术参数 |
辅助技术参数 |
||||||||||||||||
|
代号 |
L1 |
B |
B1 |
B2 |
H |
a |
H0 |
H1 |
H2 |
H3 |
L |
L2 |
L3 |
电机功率KW |
运行速度 米/分 |
输送物料名称 |
外壳颜色 |
|
名称 |
水平长度 |
外壳宽度 |
接屑宽度 |
有效排屑宽度 |
提升高度 |
提升角度 |
支腿高度 |
外壳高度 |
水平高度 |
入屑口高度 |
总长度 |
接屑长度 |
支腿距离 |
||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
水箱技术参数 |
||||
|
名称 |
水箱长度 |
水箱宽度 |
水箱高度 |
冷却泵流量L/min |
|
尺寸
|
- |
- |
- |
- |
|
- |
- |
- |
- |
|
注：
（1）电机功率根据有效排屑宽度B2、水平度L1、提升高度H确定
（2）链板节距不同外壳高度H1最小高也不同
节距31.75mm外壳最小高度H1100mm
节距38.1mm外壳最小高度H1135mm
节距50.8mm外壳最小高度H1180mm
节距63.5mm外壳最小高度H1230mm
节距101.6mm外壳最小高度H1260mm
（3）排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
（4）可根据用户实际不同要求设计制造
