CPG型磁性辊式排屑机
●CPG系列磁性辊式排屑机由以下几部分组成：减速机、驱动链条、壳体、传动链条及磁辊等。减速机输出动力。经驱动链条及壳体上的相关部件传递到传动链条上。传动链条带动磁辊回转动。吸磁切屑在每个磁辊间传递。已达到输送切屑的作用。
●CPG 系列磁性辊式排屑机切屑吸附在每个磁辊上圆周运动。与磁辊外壳没有相对摩擦运动，并且在两个磁辊间的传动也是跳跃式的，不存在阻力。而辊式排屑机的无摩擦输送和强制性刮屑结构便解决了这一问题。
●适用于导磁碎屑。粉末屑的输送。定量排屑不产生过载等。

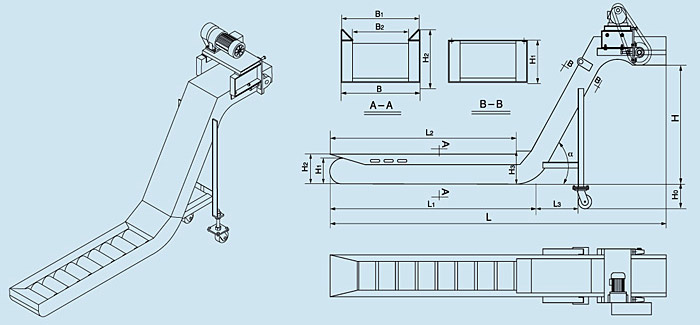

CPG型磁性辊式排屑机外形尺寸图
技术参数
|
主要技术参数 |
辅助技术参数 |
||||||||||||||||
|
代号 |
L1 |
B |
B1 |
B2 |
H |
a |
H0 |
H1 |
H2 |
H3 |
L |
L2 |
L3 |
电机功率KW |
运行速度 米/分 |
输送物料名称 |
外壳颜色 |
|
名称 |
水平长度 |
外壳宽度 |
接屑宽度 |
有效排屑宽度 |
提升高度 |
提升角度 |
支腿高度 |
外壳高度 |
水平高度 |
入屑口高度 |
总长度 |
接屑长度 |
支腿距离 |
||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
水箱技术参数 |
||||
|
名称 |
水箱长度 |
水箱宽度 |
水箱高度 |
冷却泵流量L/min |
|
尺寸
|
- |
- |
- |
- |
|
- |
- |
- |
- |
|
注：
（1）电机功率根据有效排屑宽度B2、水平度L1、提升高度H确定
（2）链板节距不同外壳高度H1最小高也不同
节距31.75mm外壳最小高度H1100mm
节距38.1mm外壳最小高度H1135mm
节距50.8mm外壳最小高度H1180mm
节距63.5mm外壳最小高度H1230mm
节距101.6mm外壳最小高度H1260mm
（3）排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
（4）可根据用户实际不同要求设计制造
