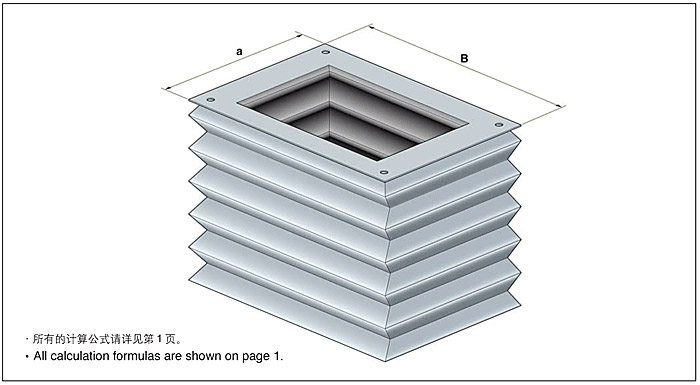

P.A.= 打开长度 B= 外侧宽度
P.C.= 闭合长度a=外侧高度
行程＝打开长度 -闭合长度x=折叠高度
计算闭合长度的公式
AP ＝一折的开度 =（x·2）-8
SM ＝纤维厚度*
SS ＝加强板厚*
SF ＝法兰厚度*
NP ＝褶的数目 =P.A./AP+2
P.C.=（SM.8+SS）*NP+（SF*·2）
例如 :
数据：折叠高度=15mm
打开长度=1000mm
opening of 1 fold = （ 15×2 ）-8 =22
一褶的开度＝1000/22+2 = 48?
闭合长度=（0.25*×8+1*）×48+（ 2***×2 ）
闭合长度=3×48+4=148
闭合长度 =148mm
我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定法兰的厚度为2 毫米。
AP ＝一折的开度 =（x·2）-8
SM ＝纤维厚度*
SS ＝加强板厚*
SF ＝法兰厚度*
NP ＝褶的数目 =P.A./AP+2
P.C.=（SM.8+SS）*NP+（SF*·2）
本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。

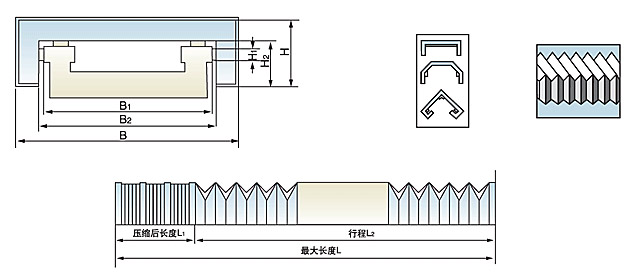

方形防护罩设计参数
|
代号 |
名称 |
数据 |
备注 |
护罩结构材料 |
|
|
L |
拉伸后长度 |
|
|
面料 |
尼龙革或三防布 |
|
L1 |
压缩后长度 |
|
|
支撑 |
PVC 片材（每格一片） |
|
L2 |
行程长度 |
|
|
连接板 |
树脂板、铁板 |
|
B |
防护罩总宽 |
|
|
滑轮 |
铜或尼龙轴承 |
|
B1 |
导轨宽度 |
|
|
|
- |
|
B2 |
护罩内部宽度 |
|
|
配套机床型号 |
- |
|
H |
护罩总高度 |
|
|
订货单位 |
- |
|
H1 |
导轨高度 |
|
|
联系人 |
- |
|
H2 |
护罩内部高度 |
|
|
联系电话 |
- |
|
注：1 用户订货时只要填明以上数据、选定材料．我公司代为设计制造。 |
|||||

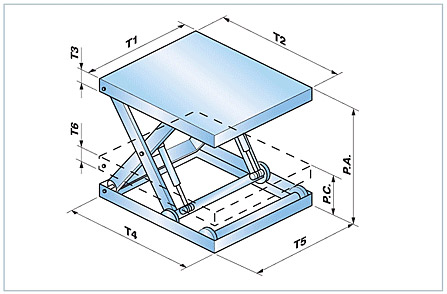

升降平台的资料
平台的尺寸
上侧
T1 ＝台宽
T2 ＝台长
T3 ＝框架的高度
下侧
T4 ＝台宽
T5 ＝台长
T6 ＝框架的高度
打开
P.A. ＝打开长度
闭合
PC.＝闭合长度
|
X |
AP |
PCP |
材料 |
颜色r |
相关代码 |
|
38 |
55 |
10 |
PVC/PU |
黄/黑 |
DM -PU -G |
|
67 |
100 |
10 |
PVC PVC |
黄/ 黑 |
DM - PU -G |
|
89 |
125 |
10 |
PVC |
黄/黑 |
DM -PU -G |

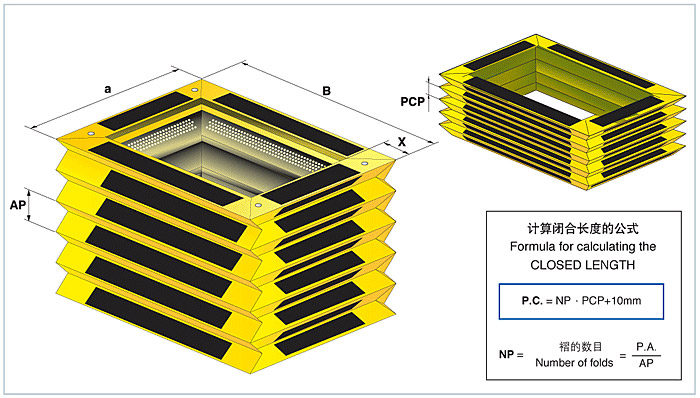

升降平台的护罩
防护罩特性
