自动伸缩式防护带
自动伸缩保护罩一般都配有多个弹簧。这是我们的专利产品。这会给我们带来无数的优点：
· 可靠性
· 高的速度
· 抗高温抗低温
· 保证运动1,000,000 次1,000,000
· 紧凑的尺寸
· 容易安装
· 恒定的张力

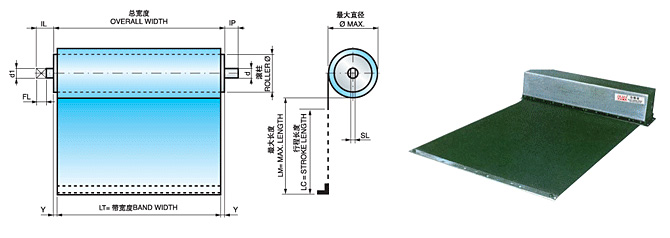

不带箱罩的伸缩式保护罩
|
LM |
2 .Y＝ |
|
|
开始 |
结束 |
|
|
0 |
400 |
4 |
|
401 |
600 |
5 |
|
601 |
800 |
6 |
|
801 |
1200 |
8 |
|
1201 |
1600 |
10 |
|
1601 |
2400 |
14 |
|
2401 |
3000 |
18 |
|
3001 |
3850 |
22 |
|
3851 |
4700 |
26 |
|
4701 |
5550 |
32 |
不带箱罩的伸缩式保护罩
标准伸缩防护罩轴尺寸
|
滚柱Φ |
d1 |
IL |
FL |
SL |
d |
IP |
|
30 |
6 |
8 |
8 |
2.6 |
7 |
8 |
|
40 -50 -60 -70 80 -90 -100 -120 |
10 |
15 |
12 |
4 |
10 |
10 |
计算总宽度的公式
例如：
LM=1000 LT=5002Y=8
总宽度=508
对于特殊的工作条件我们的工程设计部门可以调节这些尺寸。请详细的审阅建议书所附的图纸。
弹簧伸缩式保护罩
|
滚柱Φ |
d1 |
IL |
FL |
SL |
d |
|
IP |
|
39 -52 -71 |
10 |
15 |
12 |
4 |
10 |
|
10 |

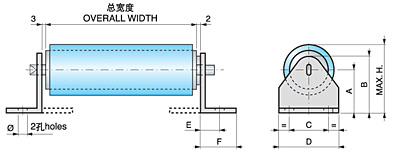

标准支撑的尺寸
|
代码 |
A |
B |
C |
D |
E |
F |
Φ |
最大H |
材料 |
|
O33 |
33 |
45 |
26 |
40 |
11 |
18 |
6,5 |
59 |
镀锌15/10 |
|
O50 |
50 |
62 |
26 |
4O |
11 |
18 |
6,5 |
93 |
镀锌15/10 |
|
O60 |
60 |
76 |
36 |
50 |
15 |
22 |
6,5 |
112 |
镀锌15/10 |
|
O80 |
80 |
96 |
42 |
60 |
17 |
26 |
6,5 |
151 |
镀锌15/10 |
|
119 |
119 |
136 |
54 |
106 |
37 |
70 |
10 |
225 |
镀锌15/10 |
计算最大∮的公式
L=伸缩的最大长度
S=板的厚度
r=滚柱Φ

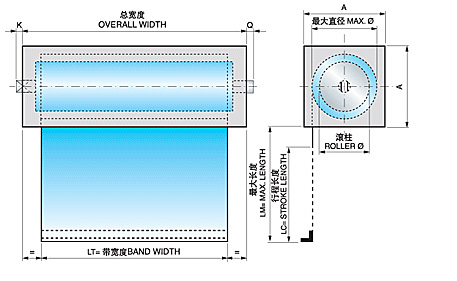

带箱罩的伸缩式保护罩
带有滚柱将会得到很多的优势
·保护滚柱不受冲击而损坏
·外观美丽悦目
·材料：铝，钢，不锈钢
·整体式擦拭器可保持表面清洁
·紧固件挑选的范围广
·保证运动1，000，000次
|
箱罩A×A |
|
40×40 |
|
50×50 |
|
60×60 |
|
70×70 |
|
80×80 |
|
90×90 |
|
100×100 |
|
110×110 |
|
120×120 |
|
130×130 |
|
140×140 |
|
150×150 |
|
箱罩材质 |
K |
Q |
Z* |
|
铝 |
3 |
1 |
25 |
|
钢 |
10 |
7 |
13 |
|
不锈钢 |
10 |
7 |
13 |
Z*=固定系数

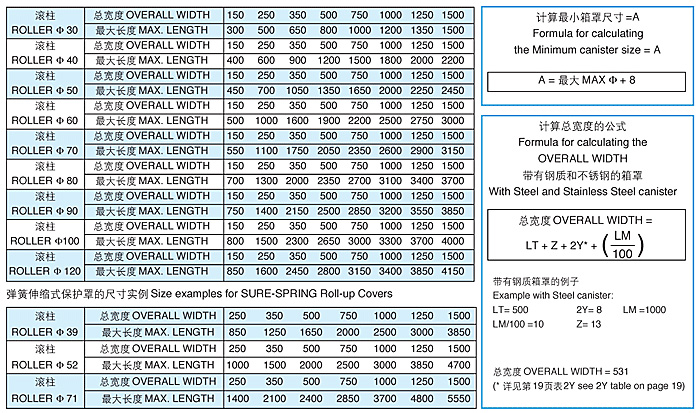

推荐的尺寸：这些表格根据总宽度给出了最大的板的长度。在最大速度40米/分钟的条件下，这些值都是保证值。对更高的速度以及那些没有包括在这些表中的值，请与我们的工程设计部门联系。所有带或不带箱罩的伸缩式保护罩都可以按订单要求制作。
