1. 拖链按照意大利技术生产
   2. 当需要非标准的弯曲半径或结构与标准有异的拖链时．可与本公司另行协议制造。
   3. 当拖链超过允许的最大宽度Bmax时，可采用由三条链带平行组成的复合拖链来完成，见下面图示。

拖链的选用
1.支撑板内腔孔径。，D1=d+≈0.1d（取整数）其中d＝电线、电缆、液．气软管的外径。
2.根据支撑板内腔最大孔径Dmax来确定链板高度hg和拖链型号TLXX.

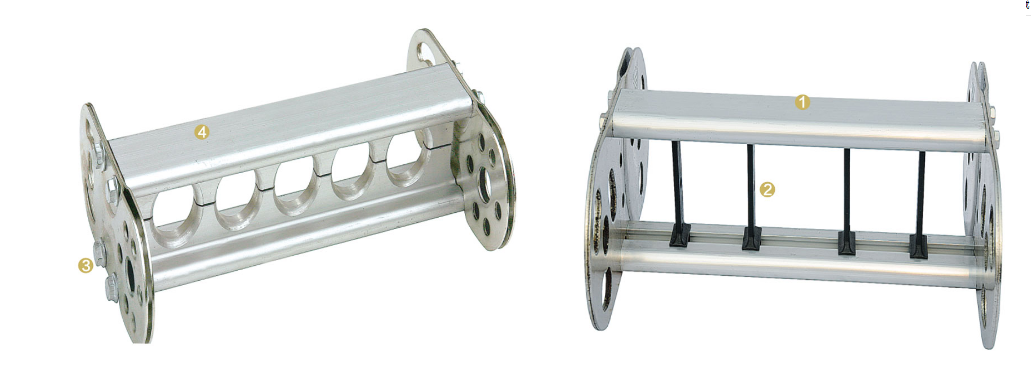

3.根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：
(1)当拖链需承载较大管、缆负荷时,应选用高强度支撑板Ⅰ型（整块式）。
(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时可选用支撑Ⅱ型。属分开式类型支撑板。
(3)安装管缆的规格品种较多时可选用支撑板Ⅲ型（框架式）。
4.根据安装管缆的数量来决定支撑板宽度B1，从而可得拖链宽度B。
5.拖链使用场合或受环境影响时，需要采用钢带防护支撑板时，请与本公司另行提出。
带三条链板的拖链
因为支撑板最大长度为6O0mm∽65Omm ．在较宽拖链上可以装置一个或多个拖链链板。另外的原因是可提高料窄的拖链的稳定性，此外也可通过第三条链板将套管与电缆隔开。
注：GLE型取参数D,12，TL型取f，J，k .
液压管的弹性状况
要注意，液压管在压力下会伸长或缩短，因此应考虑到软管的弹性系数．特别是在高压及拖链长度较长的情况下．应引起注意。
